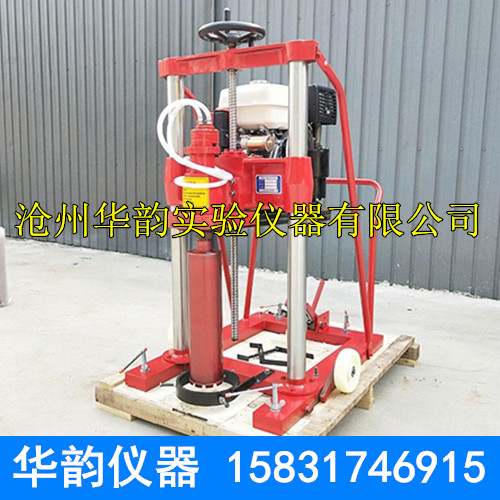

【產品名稱】HZ-20型混凝土鉆孔取芯機

主要對混凝土路面和瀝青路面進行機械鉆孔的新型建筑機械，操作簡便、輕巧靈活、移動方便，不需要電源，鉆機及取樣尺寸準確，鉆孔后表面光潔，且對鉆取物不發生意外破壞，是理想的公路檢測設備。

采用本田/雅馬哈汽油發動機為動力，啟動方便，運轉可靠、操作簡便，并配備了人造人造金剛石薄壁鉆頭，主要用于公路、機場、港口、碼頭、大壩等混凝土工程，鉆孔取芯的新型系列產品。

本機能直接鉆取700mm以內芯樣，配加長桿可鉆取5米以內芯樣。主要在高等級公路能取混凝土、石灰石、基礎等，進行抗壓、抗折試驗。

科研取芯也非常理想。

另外，本鉆機可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。

技術參數：

1、型號：HZ-20型

2、大鉆孔取芯直徑：Φ200mm

3、大鉆孔取芯深度：700mm(可配加長桿)

4、鉆孔方向：垂直向下

5、進給方式：手動、自動

6、主軸轉速：800-1200r/min

7、鉆頭形式：人造金剛石薄壁鉆頭

8、配套動力： 雅馬哈汽油發動機 型號：MZ-175型 MZ-250型  MZ-300型 MZ-360型

              本田汽油發動機 型號： Gx270型 Gx390型

              功 率：3.3KW-6.5KW

              轉 數：3600r/min

9、外形尺寸長×寬×高：1080×780×1300/1400mm

10、重量：150kg

主要特點：

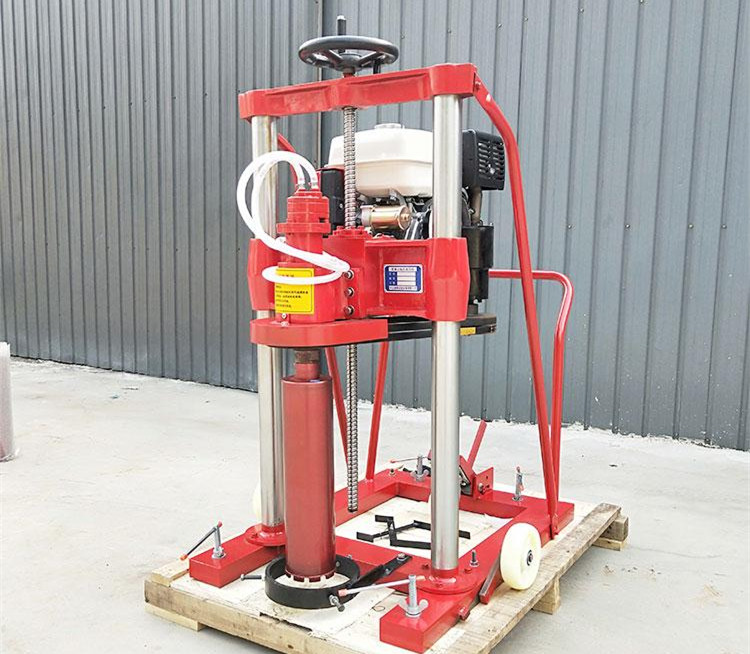

鉆機為兩立柱立式結構鉆孔方向垂直向下,由汽油發動機,變速箱,主軸,鉆頭,立柱,底座升降結構,冷卻給水泵,行走機構等主成。

鉆機由合金鋼材料制造螺旋齒輪,齒面高頻淬火,能經久耐用,通過一對三角帶輪,帶動人造金剛石鉆頭旋轉工作,升降結構采用*滾珠絲杠輕松方便,立柱采用厚壁無縫鋼管,經精密磨削后鍍硬鉻表面處理,使鉆頭作逆時針旋轉并作上下移動達到鉆孔或取芯之目的。

采用雙立柱結構,螺旋給進方式,穩定性好,操作簡單省力。配有行輪,移動方便。

采用高速切割技術與薄壁金剛石鉆頭配套,可鉆切高強度鋼筋混凝土,鉆進效率高,孔位準確,孔壁光滑,成孔質量好,芯樣完整光滑,震動小,對建筑物無損害。
