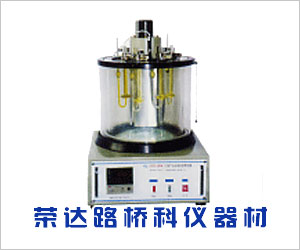

SYD-265E型瀝青運動粘度計 本儀器是根據中華人民共和*行業標準T0619《瀝青運動粘度試驗（毛細管法）》所規定的要求設計制造的，使用于按T0619標準所規定的要求測定瀝青試樣在規定溫度下的運動粘度。本儀器的實驗結果符合中華人民共和*交通部JTJ052《公路工程瀝青混合料試驗規程》的要求。

特點
本儀器是根據中華人民共和*標準GB/ 1841《聚烯烴樹脂溶液粘度試驗方法》所規定的要求設計制造的。

用途
適用于按GB/ 1841標準所規定的要求測定聚乙烯、聚丙烯的十氫萘溶液在規定溫度下的粘度。本儀器也適用于按中華人民共和*行業標準T0619 《瀝青運動粘度試驗（毛細管法）》所規定的要求測定瀝青試樣在規定溫度下的運動粘度

主要技術參數:
1、工作電源： AC 220V±10%，50Hz±5%。
2、加熱功率： 兩檔，1000W 650W。
3、攪拌電機： 功率6W；轉速 1200r/min。
4、測溫范圍： 室溫～100℃。
5、控溫精度： ±0.1℃。
6、恒溫?。? 容量，20L；形式，內外兩層缸（雙缸）。
7、使用環境： 環境溫度-10℃～ 35℃，相對濕度＜85％。
8、溫度傳感器： 工業鉑電阻，其分度號為Pt100。
9、整機功耗： 不大于1800W。
10、毛細管粘度計： 一組共7支，內徑分別為0.6、0.8、1.0、1.2、1.5、2.0、2.5毫米。
11、重量：30KG
12.、外形尺寸：500x500x800mm

主要特點：
1、采用智能溫控儀，控溫迅速，響應快，超調小，控溫精度達±0.1℃。
2、采用硬質玻璃缸及保溫外套缸（稱雙缸），保溫性能好，試樣觀察清晰。
3、采用臺式、一體機設計方式，儀器整體性好，使用方便。
4、采用電動攪拌裝置，浴缸內的溫度均勻。

注意事項
⒈儀器無單獨設置攪拌開關，打開控溫開關，攪拌器同時開始工作。
⒉毛細管粘度計的垂直狀態可通過夾持器上的三個小螺絲釘進行調整。
⒊溫度計安裝時務必使水銀球的位置接近毛細管粘度計的中央點的水平面。
4、實驗環境改變或浴液更換時，需要重新自整定一次PID參數.
瀝青運動粘度計目的與適用范圍
本方法適用于真空減壓毛細管粘度計測定粘稠石油瀝青的動力粘度。非經注明，試驗溫度為60℃，真空度為40kPa。

瀝青運動粘度計使用方法：
●測試前的準備 ：
▲使用本儀器前應仔細閱讀使用說明書。
▲仔細閱讀中華人民共和*行業標準T0619《瀝青運動粘度實驗（毛細管法）》，了解并熟悉標準所闡述的試驗方法，試驗步驟和試驗要求。
▲檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。
▲檢查本儀器的外殼，外接 電源須有良好的接狀態。
●使用方法 ：
▲將操作面板上所有開關打開（開關指示燈亮）。此時加熱系統（1000W，600W），攪拌系統開始工作。XMT溫控儀二個顯示窗（PV，SV）均有數字顯示，PV顯示此時的浴溫（溫度傳感器反映的值），SV顯示設定的溫度。
▲根據試驗要求設定SV值（浴溫），手按一下溫控儀面板左下角“SET”功能鍵，SV值開始閃爍，通過右下角移動 減鍵 或加鍵 將設定溫度鎖定，再按“SET”鍵，設定完畢，SV顯示設定值。
【按“SET”鍵后出現下列菜單中的字符,根據說明設定參數】
升至設定值附近時，輔助加熱系統會被自動切斷。
▲浴缸溫度穩定后，若發現溫度計指示值與溫控儀顯示值有偏差，則需要修正若儀表顯示值 。


結構及電路原理：
儀器由毛細管粘度計、水銀溫度計、電動攪拌裝置，電加熱裝置、溫控儀、雙層恒溫浴和照明燈等組成。其結構圖見圖1所示，電原理圖見圖2所示，主要特點為：
▲雙層恒溫?。簝?nèi)層采用φ300×300mm的硬質玻璃缸，外層保溫套為φ360×285mm的有機玻璃筒，內外層之間為空氣保溫層，試驗時，為不使水蒸氣進入保溫層而影響觀測，可在保溫層充入干燥空氣（充氣設備自備）。浴缸蓋上有四個孔，分別安放毛細管粘度計夾子和膠木蓋。在夾子上裝有三個調節螺釘，以調節毛細管粘度計的垂直度。
▲照明燈采用220V16W2D熒光燈，為清晰地觀測毛細管粘度計的讀數提供了保證。
▲溫控儀：
⑴溫度傳感器：工業鉑電阻,其分度號為Pt100。
⑵溫控儀：智能溫度控制儀，具有PID自整定和四位雙LED 窗指示功能，控溫迅速,響應快,超調小,控溫精度±0.1℃。
⑶加熱系統：1000W和600W雙電加熱管加熱。儀器剛開始工作時，1000W輔助加熱和600W控溫加熱一起加熱，升溫快；在設定的觀測溫度點附近，能自動調整加熱功率，1000W輔助加熱關閉，僅600W控溫加熱工作，保證浴溫的穩定。
▲攪拌系統：電動攪拌機為單相異步電動機。電動軸與攪拌軸由環氧棒隔離，不致影響電機正常工作。

瀝青運動粘度計工作條件：
▲儀器應放置在干燥，清潔，無腐蝕性氣體的環境中，并應安放在平整且穩固的實驗臺上。
▲恒溫浴中應置放甲基硅油或甘油等溶液。
▲測試試樣時應根據實驗的要求選用適當?shù)拿?xì)管粘度計。

瀝青運動粘度計安裝：
▲打開包裝箱，清點備品備件，注意玻璃器皿，尤其是毛細管粘度計要輕取輕放，不要硬扳或硬塞以免損壞。
▲在膠木上蓋的掛鉤上扣好垂球，調節機箱底角螺絲使缸壁與垂線平行為止。
▲將溫度計，傳感器插入缸蓋相應的孔中。
▲再將機箱后面與缸蓋的八芯插頭座對接，傳感器的三芯插頭與機箱的三芯插座對接，四芯電源線與四芯航空插座對接。
